產品路徑：產品中心 > 六氟化硫斷路器

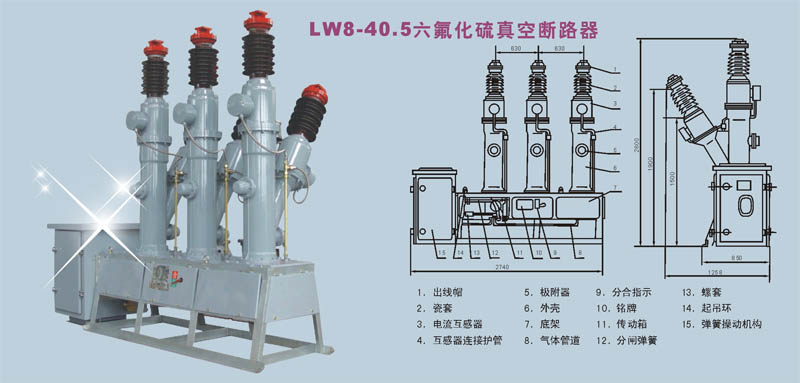

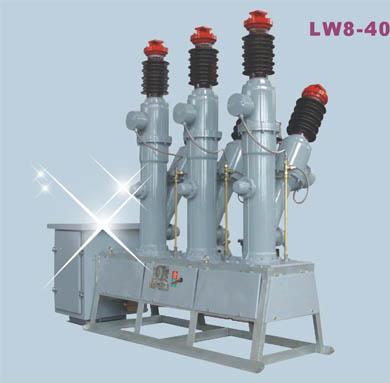

  • LW8-40.5系列六氟化硫斷路器
LW8-40.5系列六氟化硫斷路器
所屬產品系列： > 六氟化硫斷路器

1、產品概述
      LW8-40.5型六氟化硫斷路器是三相交流50Hz戶外高壓電器設備，適用于40.5KV輸配電系統的控制和保護，也可用作聯絡斷路器及開合電容器組場合。
2、主要特點
      產品開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷31.5kA短路電流達21次不檢修，不更換六氟化硫氣體；機械可靠性高。機械壽命達3000次以上；能頻繁操作，每臺可裝12只電流互感器，供用戶選擇。該產品采用新型MKZ型SF6指針式密度表，壓力表讀數不受溫度變化的影響，使用方便。
      斷路器符合國家標準GB1984-89《交流高壓斷路器》和國際電工委員會標準IEC56出版物《高壓交流斷路器》的要求。
      該產品配用CT14型彈簧機構。
3、主要技術參數
序號
項目名稱
參數
1
額定電壓（kV）
40.5
2
額定電流（A）
2000
3
額定短路開斷電流（kA）
31.5
4
額定失步開斷電流（kA）
7.9
5
額定開合單個電容器組電流（A）
400
6
額定操作順序
分-0.3s-合分-180s-合分
7
SF6氣體額定充氣壓力（MPa）
0.45
8
分閘時間
≤60
9
合閘時間
≤100
10
剛分速度（m/s）
3.4
11
剛合速度（m/s）
3.2
12
斷路器重量
1400
4 、CT14彈簧機構主要參數
合閘線圈
a.c.220V,3.5A
d.c.110V,3.6A
d.c.220V,1.8A
分閘線圈
a.c.220V,3.5A
d.c.110V,4.8A
d.c.220V,2.4A
電動機
a.c.220V,5A
d.c.220V,5A
d.c.110V,10A
儲能時間
≤15s
5、使用環境條件
[1] 海拔高度：≤3000m。
[2] 環境溫度：-30℃～+40℃。
[3] 污穢等級：Ⅱ級、Ⅲ級、Ⅳ級。
[4] 相對濕度：日平均不大于95%，月平均不大于90%（25℃）。
[5] 風壓：不大于700Pa（相當于34m/s）。
[6] 沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。
6、訂貨注意事項：
        訂貨時請注明機構中儲能電動機以及分、合閘線圈的操作電壓；電流互感器規格型號及接線要求（正常情況下按K1-K4接線）；所配專用工具及備件數量。是否需要過渡支架。
7、 所配電流互感器技術參數
      2. 序號
      型號
      接線抽頭
      電流比(A)
      準確級次
      額定二次負荷（Ω）
       10%倍數
      1
      LR-35-100
      K1-K2
      50/5
      1
      0.4

      K1-K3
      75/5
      1
      0.4

      K1-K4
      100/5
      0.5
      0.6

      2
      LRB-35-100
      K1-K2
      50/5
      10P
      0.4
      2
      K1-K3
      75/5
      10P
      0.6
      2
      K1-K4
      100/5
      10P
      1.2
      4
      3
      LR-35-200
      K1-K2
      100/5
      0.5
      0.6

      K1-K3
      150/5
      0.5
      0.6

      K1-K4
      200/5
      0.5
      0.8

      4
      LRB-35-200
      K1-K2
      100/5
      10P
      1.2
      4
      K1-K3
      150/5
      10P
      1.2
